REVIT Cubierta - white o

Para realizar la cubierta utilizaremos la orden "Roof".

Hay que tener en cuenta que a diferencia que los forjados o suelos, ésta se colocará por defecto sobre la cota de nivel establecido.

En éste caso hemos realizado un forjado "floor". Con el modificador "Edit Bundary" hemos modificado la cubierta para darle la forma O (hueco del patio interior). Por último, un acabado exterior de 10 cm. de grosor da por terminada la cubierta.

1

2

3

REVIT Rampas - white o

Diseñar una "rampa" con Revit es muy similar al modo de hacer una escalera (ver imagen 3).

Otra opción és crear un forjado "floor" en el tramo de rampa y modificar, mediante puntos, las alturas (según el desnivel).

1

2

3

4

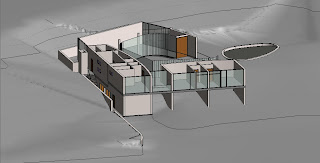

REVIT Cerramientos y muros cortina - white o

Muro recto:

Si hemos de hacer un muro recto vamos a la orden muro "wall" y elegimos del desplegable el tipo de muro. Si no existe el que queremos, podemos crear uno haciendo un duplicado de otro existente y editando sus propiedades.

En la parte inferior de la barra "interface" hay un espacio en el que podemos elegir donde queremos que sitúe el muro. eje central, exterior de la línea (una creada o bien, en base a una plantilla usando "pick line").

Muro curvo:

Cuando disponemos de una plantilla podemos usar nuevamente la orden "pick line" o  bien dibujamos la curva. Una vez dibujada, hay que decirle al programa que lo panele en curvatura. Éste último paso, lo haremos con "Curtain grid" y acercándonos, desde vista 3D, haremos clics en el canto del forjado curvo e iremos viendo como va tomando forma.

Montantes:

"Mullion" es la herramienta que coloca los montantes. Para ello es mejor desde vista 3D.

1

2

3

4

REVIT Escaleras - White O

Previamente, hemos tenido que editar el contorno del forjado con "Edit bundary" para crear el hueco de escalera.

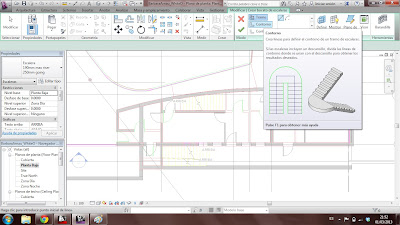

Acto seguido, para realizar la escalera, hemos usado la herramienta "Stair, by sketch".

Con la opción contorno, dibujamos el límite de ésta y luego con la de contrahuella marcamos los escalones.

1

Podemos editar, tanto las dimensiones como el tipo de escalera, en propiedades y "Edit type", cambiando la familia a nuestro gusto. En éste caso hemos cambiado la predefinida por la de 8 contrahuellas (imagen 2 en azul) y la escalera posterior por la "Monolitic Stair".

2
